Hue Wandschalter mit Gira Doppeltaster Verkabelung
Hallo zusammen,
kann mir jemand erklären wie ich den Hue Wandschalter mit einem Gira Doppeltaster 314700 verkabeln muss? Ich bekomme es leider nicht hin. Ich kann den Schalter zwar als Zubehör hinzufügen, jedoch bricht die Einrichtung bei dem Schritt ab wenn man den Taster durch mehrfaches Drücken der Tasten bestätigen soll. (Also nicht beim ersten Mal je Taste einmal drücken).

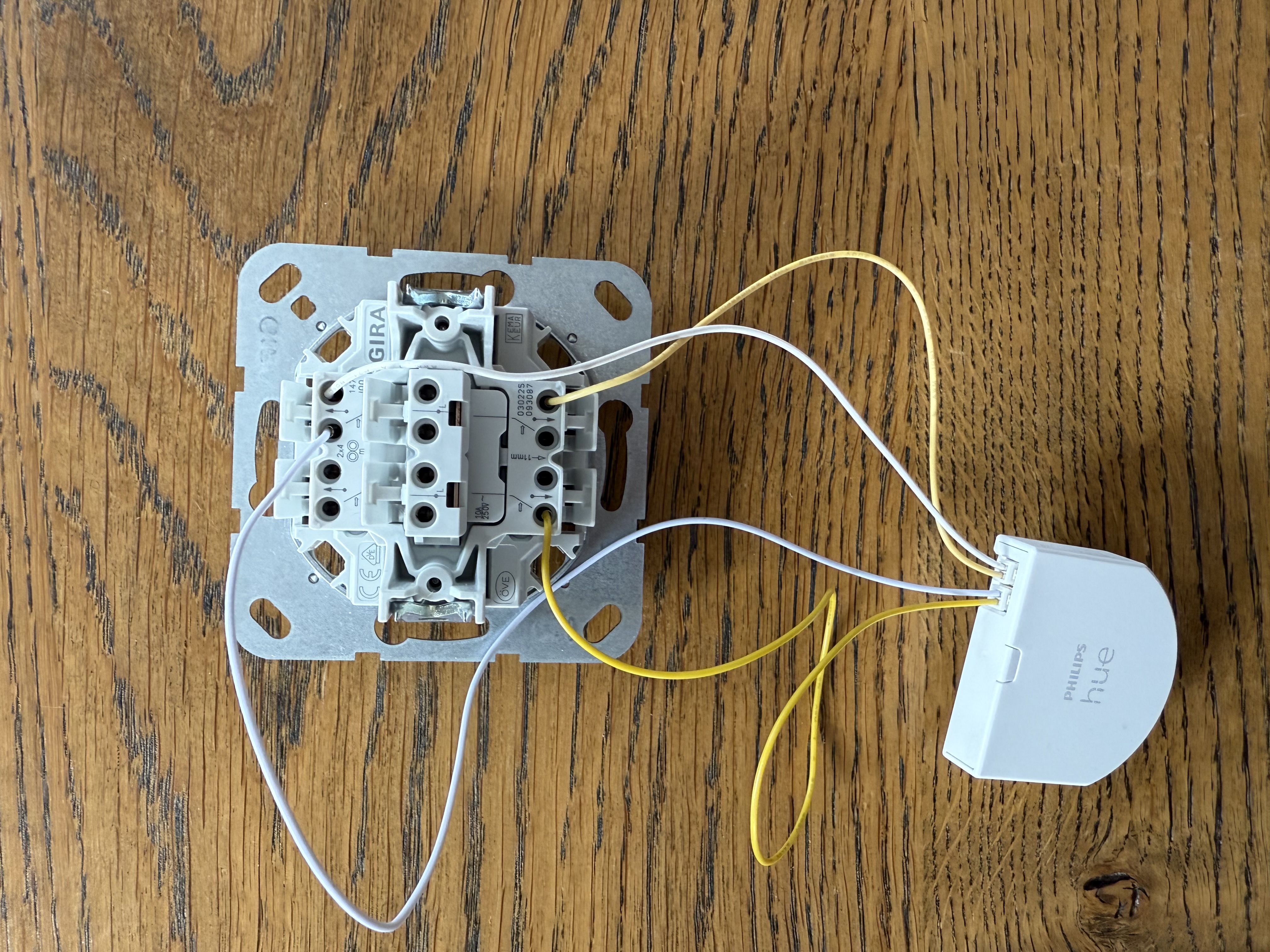

Ich hänge ein Bild an wie aktuell die Verkabelung aussieht.
Vielen Dank
Viele Grüße
Felix
4 Antworten
Ich bin jetzt kein Experte was Taster und Schalter angeht, aber hast du das linke weiße Kabel mal in einen der beiden linken Anschlüsse gesetzt?
Genau das weise linke kabel muss in einen der beiden linken klemmlöcher ( linker und rechter Taster ) die beiden unetern gelben sind richtig
Sieht aus wie ein 4-fach taster
in der MITTE sind 2 eingänge und oben und unten sind je 2 (= 4 ) Ausgänge.
Das kann man an den aufgedruckten Symbolen erkennen
d.h. Wenn du alle 4 Tasten verwenden willst, brauchst du 2 Module
Ich danke euch! DHo hatte Recht. Ich habe es jetzt hinbekommen. Man muss die Mitte nehmen. Jetzt brauche ich noch ein Wandschalter 🙂
Ich hoffe du hast genug Platz in der UP Dose. Wenn es eine Mehrfach UP Dose ist, könntest du eventuell noch eine benachbarte Dose dazunehmen
Danke euch! Jetzt konnte ich das erste Mal die Konfiguration komplett abschließen ohne Fehler und wurde am Ende auch gefragt was welche Taste schalten soll. Das kann ich auch abspeichern. Nur leider schaltet der Tastet keine einzige Lampe egal welchen Raum oder einzelne Lampe ich auswähle 🙁
Das hängt aber nicht damit zusammen, dass der Taster noch nicht in der Wand eingebaut ist oder?
Das Modul weiß nicht, wo es sich befindet.
Hast du angegeben, dass du einen Taster (und nicht Schalter) verwendest?
Sind in deinem ausgewählten Raum bei der Konfiguration Lampen und Szenen richrig zugeordnet?
Fabian
Das sieht tatsächlich so aus, habe gerade mal die Modellnummer gegoogelt.
Das erklärt auch, warum er ggf. nichts schalten kann, da der Befehl nicht richtig erkannt wird.
Also besser einen 2-fach-Taster oder einen Schalter mit zwei Wippen nehmen.
